  • 品牌:   上海工开
  • 型号:   J41H-25C DN50
  • 在线订购
产品介绍

J41H铸钢截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。

J41H铸钢截止阀工作原理

J41H铸钢截止阀属于强制密封式的阀门,阀门在关闭时,向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀内时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。截止阀的流向,一律采用自上而下。

J41H铸钢截止阀结构特点

1.产品按国家标准GB12235,结构合理,密封可靠,性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨
3.阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4. 可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5. 阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行

J41H铸钢截止阀主要零件材质和性能参数

体盖扳 阀杆 密封面 垫片(环) 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr STL 本体材料 尼龙 增强柔性石墨 1Crl3/柔性石墨 08软钢
0Cr18Ni9Ti OCr18Ni12Mo2Ti
柔性石墨 增强柔性石墨
SFB-260 SFP-260
≤425 水、蒸汽、油品
WC1 38CrMoAI 25Cr2MoV ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸类
ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类

J41H铸钢截止阀主要外形及连接尺寸

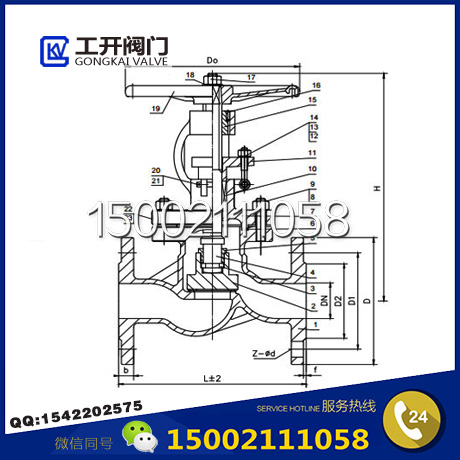

J41H铸钢截止阀结构图

1.6MPa DN L D D1 D2 b n-Φd H D0
凸面法兰 RF
J41H J41Y
J41W J41F
J41N
16C 16P
16R 16I
10 130 90 60 40 14 4-Φ14 198 120
15 130 95 65 45 14 4-Φ14 218 120
20 150 105 75 55 14 4-Φ14 258 140
25 160 115 85 65 14 4-Φ14 275 140
32 180 135 100 78 16 4-Φ18 280 160
40 200 145 110 85 16 4-Φ18 330 180
50 230 160 125 100 16 4-Φ18 350 200
65 290 180 145 120 18 4-Φ18 370 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 415 320
125 400 245 210 185 22 8-Φ18 460 360
150 480 280 240 210 24 8-Φ23 510 450
200 600 335 295 265 26 12-Φ23 710 500
250 650 405 335 320 30 12-Φ25 786 550
300 750 460 410 375 30 12-Φ25 925 600
2.5MPa DN L D D1 D2 b n-Φd H D0
凸面法兰 RF
J41H J41Y
J41W J41F
J41N  25C
25P 25R 25I
10 130 90 60 40 16 4-Φ14 198 120
15 130 95 65 45 16 4-Φ14 218 120
20 150 105 75 55 16 4-Φ14 258 140
25 160 115 85 65 16 4-Φ14 275 140
32 180 135 100 78 18 4-Φ18 280 160
40 200 145 110 85 18 4-Φ18 330 180
50 230 160 125 100 20 4-Φ18 350 200
65 290 180 145 125 22 8-Φ18 400 280
80 310 195 160 135 22 8-Φ18 355 280
100 350 230 190 160 24 8-Φ23 415 320
125 400 270 220 188 28 8-Φ25 460 360
150 480 300 250 218 30 8-Φ25 510 450
200 600 360 310 278 34 12-Φ25 710 500
250 622 425 370 332 36 12-Φ30 786 550
300 698 485 430 390 40 16-Φ30 925 600

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。

 感谢访问我司网站http://www.cpxx.cn,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
