气动双位蝶阀-MDF2型

更新:2020-11-19 9:25:35      点击:
  • 品牌:   上海工开
  • 型号:   MDF2型
  • 在线订购
产品介绍

  MDF2型气动双位蝶阀以压缩空气为动力,将两个调节气缸串接在一起,实现一套执行机构控制蝶阀的两个开度,即在0℃~30℃和30℃~70℃之间分别独立可调,互不干涉,且结构紧凑,调节简便,显示直观,动作可靠,定位精度高,重复性好,价格低廉,维护方便。 本蝶阀适用于机械、冶金、铸造、石化等行业的工业炉燃烧系统中风量或流量的大小控制,实现空气与燃料配比的自动化,使加热工况达到zui佳。另外,它非常适用于大口径、大流量、低压差的场合。MDF2为原DQSW的改进型。
MDF2型气动双位蝶阀的特点
   1、气动执行机构由单作用气缸和先导电磁阀组成。由先导电磁阀控制,以实现阀门的开关。
   2、在气缸内设有一套活塞限位调节机构用来调节活塞的行程,从而实现阀门开度的可调。
   3、蝶阀由阀体、阀板、转轴、连杆等组成,它将活塞杆的行程位置转换成阀板的开度。并由指针式显示装置直接读出实际开度数值。
   4、在阀体与气缸支架的连接处设置有隔热层,以降低对气缸的传热。

  MDF2型气动双位蝶阀主要由活塞式(气缸)执行机构和蝶阀本体二部分组成。其主要结构详见下图

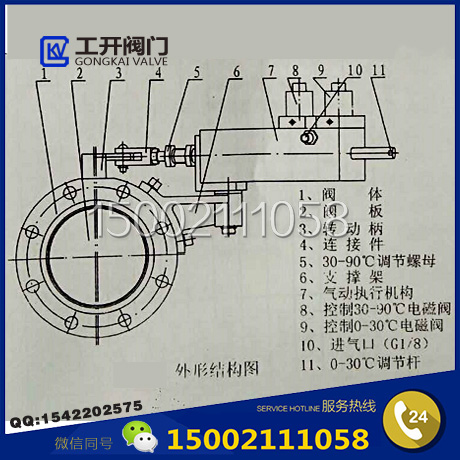

气动双位蝶阀结构图

气动双位蝶阀主要性能规范

 型      号
MDF2-80 MDF2-100 MDF2-125 MDF2-150 MDF2-200 MDF2-250
  公称直径
80mm 100mm 125mm 150mm 200mm 250mm
  外形尺寸
420×228×160 412×270×143 487×346×143 504×369×143 545×450×180 725×545×200
  厚      度
46 46 46 46 46 46
  连接法兰螺孔
d=150
Φ18×4孔
d=170
Φ18×4孔
d=200
Φ18×8孔
d=225
Φ18×8孔
d=280
Φ18×8孔
d=335
Φ18×12孔

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
