Q971F电动对夹式球阀-对夹式电动球阀-对夹球阀-上海工开阀门

更新:2020-11-14 14:51:50      点击:
  • 品牌:   上海工开
  • 型号:   Q971F
  • 在线订购
产品介绍

Q971电动对夹式球阀适用于两位切断、调节的场合。电动对夹式球阀是超短法兰距球阀,球芯通 道形状有矩形、V形及O形。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

Q971F电动对夹式球阀主要性能规范

执行机构技术参数 阀体参数
电源 AC200 / 380V 公称通径 DN10~150mm
输出力矩 50N·M~2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围 0~90° 0~360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置 过热保护 流量特性 快开特性
环境温度 -30°~60° 可调范围 DN10-80 DN100-150
250:1 350:1
手动操作 同附带手柄操作 阀体形式 整体式锻造、整体式铸造
限位 电气、机械二重限位 连接形式 超薄法兰式、对夹式
防护等级 相当于IP-65 阀芯形式 "O"型球形阀芯
位置测量 可选装开关或电位计 密封填料 V型聚四氟乙烯填料、柔性石墨填料等
驱动电机 8W/E 基本误差 ±1%
防爆等级 ExdII BT4
ExdII BT6
死区 ≤1%
回差 ≤1%
控制方式 开关量控制
模拟量控制
适用温度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃

Q971F电动对夹式球阀主要零件材质

阀体 WCB ZG1Cr18Ni9Ti CF8 (304) CF3 (304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L)
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L)
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质 水、气体、蒸
汽、油品等
硝酸等腐
蚀性介质
强氧化
性介质
醋酸等腐
蚀介质
尿素等腐
蚀性介质

Q971F电动对夹式球阀主要外形及连接尺寸


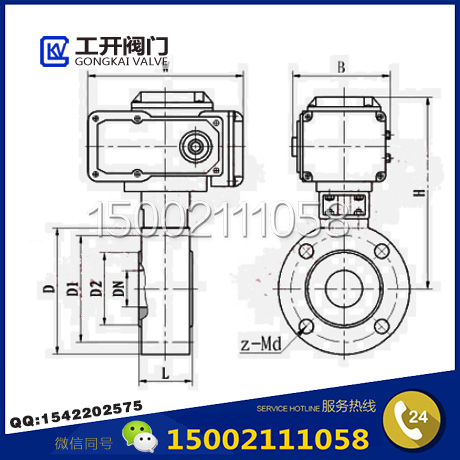

Q971F电动对夹式球阀结构图
公称通径
DN(mm)
尺 寸(mm)
L D D1 D2 Z-Md H W
15 35 95 65 45 4-M12 291 155.2
20 38 105 75 55 4-M12 296 155.2
25 42 115 85 65 4-M12 301 155.2
32 50 135 100 78 4-M16 311 195
40 60 145 110 85 4-M16 318 195
50 70 160 125 100 4-M16 326 234
65 95 180 145 120 4-M16 336 234
80 118 195 160 135 8-M16 363 271
100 140 215 180 155 8-M16 383 325
125 175 245 210 185 8-M16 403 414
150 210 280 240 210 8-M16 418 420


声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
