产品介绍

JJM1压力表截止阀又称压力表阀,是仪表测量管路中可以直接与压力表连接使用。其功用是作开启或切断管道通路用,具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。在管道中一般应当水平安装,安装时应使介质的流向与阀体上的箭头方向一致。

JJM1压力表针型阀和JJM8压力表针型阀的区别

JJM1压力表截止阀工作原理

JJM1压力表截止阀工作原理与截止阀是一样的,阀芯是一个针型的圆锥体,密封面呈锥面。阀芯沿流体的中心线作升降运动,来控制阀门的开启与关闭或调节开度,顺时针关闭阀门,逆时针则开启,是属升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。

JJM1压力表截止阀主要性能规范

型号
Type
公称压力
(MPa)
Nominal
pressure
试验压力PS(MPs)
 Test pressure
工作压力(MPa)
Working
pressure
工作温度(℃)
Working
temperature

适用介质

Applicable

mediun
壳体Shell 密封
(液)Seal
密封
(气)Seal
JJM1-160-DN5 16.0 24.0 17.6 0.6 16.0 P≤200℃

液化石油气水、油品等

Petroleun gas Water,

Oil etc.

JJM1压力表截止阀主要零件材质

零件名称

 Part name

阀杆、阀盖、螺栓

Body,Bonnet bolt

阀杆、阀瓣密封圈

Stem,Disc,Gasket

填料
Packing
垫片
Gasket
手柄
Hande
JJM1-160-DN5

铬镍不锈钢

Cr.NiStainlesss steel

不锈钢
Stainless steel

聚四氧乙稀、柔性石墨

PTEF,Soft graphite

橡胶石棉板

Latex asbestos

优质碳钢
High grade
Garbon steelll

JJM1压力表截止阀主要外形及连接尺寸

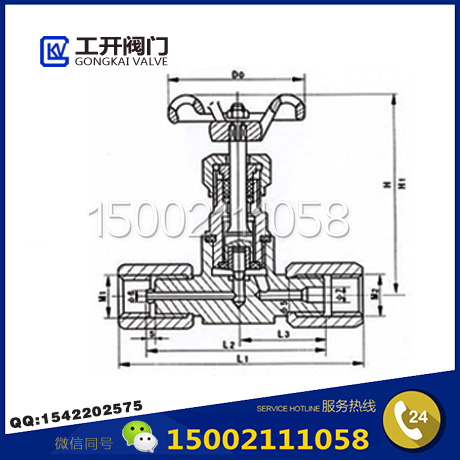

JJM1压力表截止阀结构图

型号Type

公称直径DN(mm)Nominal
dameter

尺寸Dimensions

重量(Kg)Weight

L1

Do

L2

H

H1

L3

M1

M2

JJM1-160

5

116

65

85

98

105

40

M20×1.5左

M20×1.5

1.0
