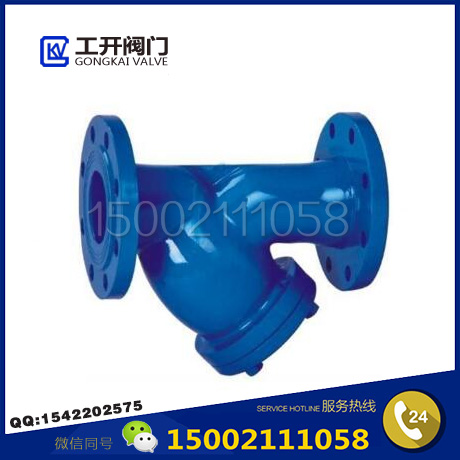

GL41H法兰式Y型过滤器-Y型法兰过滤器-Y型过滤器-蒸汽过滤器

更新:2020-11-20 16:43:01      点击:
  • 品牌:   上海工开
  • 型号:   GL41H、GL41W
  • 在线订购
产品介绍

Y型法兰过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。

Y型过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。

Y型法兰过滤器工作原理
蒸汽过滤器是由阀体和滤网组成,阀体为碳钢或不锈钢,过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点。介质通过滤网阻挡蒸汽管路中的锈蚀物和锅炉污垢等杂质,以延长管道系统中各种阀门的工作寿命。当需要清洗时,只要将可拆卸的滤筒取出,清洗后重新装入即可,因此,使用维护极为方便。
Y型法兰过滤器特点
1、滤网可清洗重复使用。
2、可按客户要求精度配备过滤网。
3、具有结构先进、除尘效率高、操作维护方便等优点。
4、滤芯网材质均为全不锈钢制作,耐腐蚀性强、使用寿命长。
5、抗污性强,排污方便、流通面积大、压力损失小、结构简单,体积小、重量轻。

GL41H法兰式Y型过滤器主要性能规范

壳体材质 球墨铸铁 碳钢(WCB碳素钢、铸钢) 不锈钢
公称通径 15~500mm
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30~380 -80~425 -80~450
公称压力(MPa) 1.6~42(150Lb~2500Lb)
过滤精度(目/in) 10~300

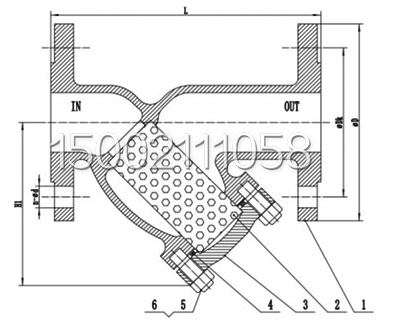

GL41H法兰式Y型过滤器主要外形及连接尺寸

名称 设计及制造 检验标准 试压标准 法兰标准
参照标准 SH/T 3411-1999 GB/T 14382-2008 GB/T 13927-2008
API 598
HG/T 20592-2009
HG/T 20615-2009
公称尺寸 L PN16 Class150
DN NPS(英寸) ΦD ΦDk n-φd ΦD ΦDk n-φd
50 2'' 215 165 125 4-18 150 120.7 4-18
65 2  1/2'' 250 185 145 8-18 180 139.7 4-18
80 3'' 285 200 160 8-18 190 152.4 4-18
100 4'' 305 220 180 8-18 230 190.5 8-18
125 5'' 345 250 210 8-18 255 215.9 8-22
150 6'' 385 285 240 8-22 280 241.3 8-22
200 8'' 487 340 295 12-22 345 298.5 8-22
250 10'' 545 405 355 12-26 405 362 12-26
300 12'' 605 460 410 12-26 485 431.8 12-26
350 14'' 680 520 470 16-26 535 476.3 12-30
400 16'' 757 580 525 16-30 595 539.8 16-30
450 18'' 850 640 585 20-30 635 577.9 16-33
500 20'' 895 715 650 20-33 700 635 20-33
600 24'' 1070 840 770 20-36 815 749.3 20-36

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
