HC42X静音止回阀-止回阀

更新:2020-11-19 15:42:47      点击:
  • 品牌:   上海工开
  • 型号:   HC42X
  • 在线订购
产品介绍

HC42X静音止回阀安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。适用于给、排水、消防、暖通系统。

HC42X静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。

HC42X静音止回阀特点:
1、广泛用于给排水、消防、暖通、工业等系统。
2、采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证最小的压力损失。
3、安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。

HC42X静音止回阀主要性能规范

型号 公称压力 ﹝MPa﹞ 试验压力﹝MPa﹞ 适用温度 适用介质
壳体 密封
H42X 1.0 1.5 1.0 ≤80℃  水、油品、 污水、海水
1.6 2.4 1.6
2.5 3.75 2.5

HC42X静音止回阀主要零件材质

零件名称 阀体、导流体 阀瓣、阀座、轴承、轴 弹簧
材料 铸铁、球墨铸铁 铜、不锈钢 不锈钢

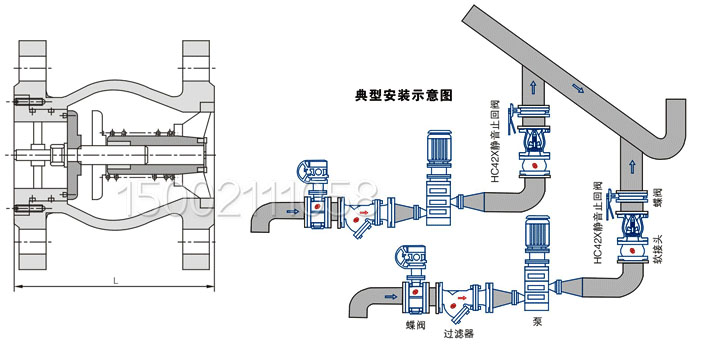

HC42X静音止回阀主要外形及连接尺寸

HC42X静音止回阀
公称通径(mm) L(mm)
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 575
400 600
450 650
500 700
