D641X法兰式气动软密封蝶阀-气动蝶阀-上海工开阀门

更新:2020-11-16 15:14:18      点击:
  • 品牌:   上海工开
  • 型号:   D641X
  • 在线订购
产品介绍

D641X气动蝶阀亦属中线软密封蝶阀,是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。
D641X气动蝶阀既可作切断介质用,又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶,泄露量可达零。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。
D641X气动蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于泄露量要求较高、有腐蚀性的场合,作调节流量和截流介质。

D641X气动蝶阀产品特点:
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。
2、由扭矩产生弹性密封。
3、密封部位可调节更换,密封性能可靠等特点。
4、驱动方式涡轮传动、电动、气动可选。

D641X气动蝶阀主要性能规范

型号 工作压力/Mpa 适用温度/℃ 适用介质 材料
阀体 阀座 阀杆、蜗杆 碟板 衬套 O形圈
D641X-10 1.0 ≤135 水、

蒸汽、
油等

灰铸铁 丁腈橡胶 2Cr13 球墨铸铁 铸铁青铜 丁腈橡胶
D641X-10Q 1.0 球墨铸铁
D641X-10C 1.0 WCB
D641X-16 1.6 灰铸铁
D641X-16Q 1.6 球墨铸铁
D641X-16C 1.6 WCB

阀板转角(度) 0°~90°(可调)
允许压差 ≤公称压力值
作用形式 双作用/单作用(弹簧复位式)
控制型式 二位切断型/调节型
执行器 型号 DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等
气源压力 净化压缩空气(氮气)0.3-0.7MPa
调节型 输入信号 电流信号:0~10mA、4~10mA气源信号20~100kPa
基本误差 带定位器≤±1.5%
回差 带定位器≤1.5%
死区 带定位器≤0.6%
可调节比 250:1
切断型 回讯电压 AC220V、AC110V、DC24V、
切断时间 1-2S 3-5S 7-18S 20-30S

D641X气动蝶阀主要外形及连接尺寸

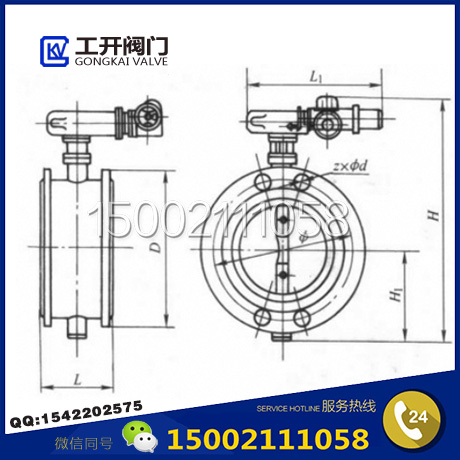

D641X气动蝶阀结构图
公称通径 长度 外形尺寸
(参考值)
连接尺寸(标准值) 重量
kg
0.6MPa 1.0MPa 1.6MPa
毫米 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 82.5 338 180 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 14
65 112 92.5 358 180 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 16
80 114 100 413 245 72 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 17
100 127 110 428 240 72 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 21
125 140 125 444 240 72 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 27
150 140 142.5 553 350 93 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 29
200 152 170 678 350 93 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 50
250 250 197.5 742 550 350 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 270 222.5 803 600 350 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 290 252.5 866 600 350 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 310 282.5 940 600 350 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 138
450 330 307.5 995 750 380 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 175
500 350 335 1058 750 380 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 210
600 390 390 1163 750 380 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 275
700 430 447.5 1283 750 380 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 530
800 470 507.5 1398 750 380 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 590
900 510 557.5 1498 1250 380 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1400
1000 550 615 1608 1500 580 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1650
1200 630 727.5 1876 1500 580 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2140
