WJ41H波纹管截止阀-法兰式波纹管截止阀-波纹管阀门

更新:2020-11-21 11:59:37      点击:
  • 品牌:   上海工开
  • 型号:   WJ41H
  • 在线订购
产品介绍

波纹管截止阀也叫波纹管密封截止阀,通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。
波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

波纹管截止阀产品特点:
1、产品结构合理、密封性能可靠、造型美观;
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
4、直角式德标波纹管截止阀双重密封,性能更可靠;
5、阀杆升降位置指示,更直观;
6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

波纹管截止阀产品应用:
波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。 广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。

WJ41H波纹管截止阀主要性能规范

序号 名称 材质
WCB WC6 WC9 CF8 CF3M
1 阀体 WCB+507Mo WC6+STL WC9+STL CF8 CF3M
2 阀板 WCB+STL WC6+STL WC9+STL CF8 CF3M
3 阀杆 1Cr13 20CrMoV 25CrMo2V 1Cr18Ni9Ti 00Cr14Ni12Mo2Ti
4 波纹管组件 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti OCr18Ni9 00Cr14Ni12Mo2Ti
5 支架 WCB WC6 WC9 CF8 CF3M
6 垫片 316夹柔性石墨
7 阀盖 WCB WC6 WC9 CF8 CF3M
8 六角螺母 45# 35CrMo-A 1Cr17Ni12 1Cr17Ni12Mo2Ti
9 双头螺栓 35CrMoV 42CrMoV 1Cr18Ni9Ti 1Cr18Ni9Ti
10 填料 柔性石墨/碳素纤维+304钢丝
11 填料压盖 WCB CF8 CF3M
12 阀杆螺母 QAL9-4
13 手轮 WCB QT400-17

WJ41H波纹管截止阀主要外形及连接尺寸

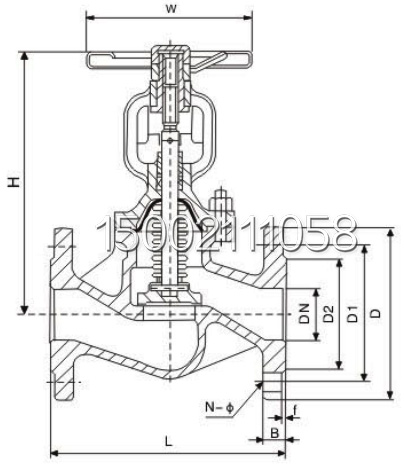

WJ41H波纹管截止阀结构图
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 8 9 10 15 22 30 43 57 73 105 150 190 270 380 480


声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
