自由浮球式疏水阀CS41H-16C-法兰式自由浮球式疏水阀-蒸汽疏水阀

更新:2020-11-20 11:36:33      点击:
  • 品牌:   上海工开
  • 型号:   CS41H-16C
  • 在线订购
产品介绍

CS41H-16C自由浮球式疏水阀能将蒸汽及供热设备中的凝结水及时排出,并阻止蒸汽汽泄漏,广泛用于化工、石油、轻纺、造纸等石矿企业。主要是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备需要蒸汽,在这种设备内会产生凝结水,凝结水则成为有害的流体,同时还混入了空气和其他不可凝气体,成为引起设备产生故障和降低性能的原因。

CS41H-16C自由浮球式疏水阀工作原理:自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。
  自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

CS41H-16C自由浮球式疏水阀产品特点
1、能拓饱和凝结水,回执设备内不含有水先积聚,从而获得最高的加热效率。
2、蒸汽压力变化时,不受影响,能连续工作性能稳定。
3、漏汽变幻无常小,采用先进研磨工艺制造,浮球精度高,密封性能好。
4、自动排空气性能好。⑤寿命长,浮球的整个球面都可以做密封面,无集中磨损。

CS41H-16C自由浮球式疏水阀主要性能规范

公称通径( DN ): 15-150 ;
公称压力( PN ): 1.6-4.0Mpa ;
最高工作压力 (PMO) : 0.2-1.6 Mpa ;
最高工作温度 (TMO) : 350 ℃;
工作介质:蒸汽凝结水;
无负荷漏气率小于 3% ;过冷度 0.5%

CS41H-16C自由浮球式疏水阀主要零件材质

主要零件 材料
阀体 碳钢
阀盖 碳钢
阀座 不锈钢
过滤器 不锈钢

CS41H-16C自由浮球式疏水阀主要外形及连接尺寸

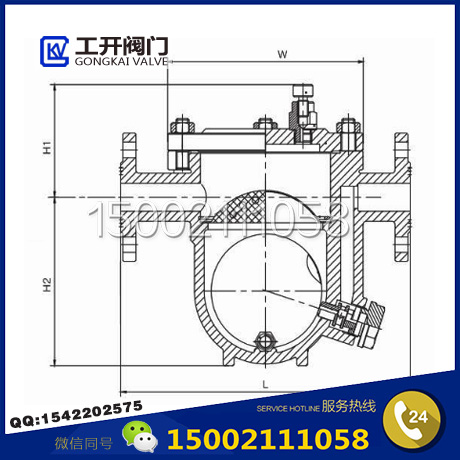

CS41H自由浮球式疏水阀结构图
产品型号 口径 尺寸
DN L H D D1 D2 B F Z-ΦD
CS41H6/25/40C-B 15 195 195 95 65 45 14 2 4-Φ14
20 195 200 105 75 55 14 2 4-Φ14
25 215 225 115 85 65 14 2 4-Φ14
CS41H6/25/40C-D 25 270 245 115 85 65 14 2 4-Φ14
32 270 250 135 100 78 16 2 4-Φ18
40 280 290 145 110 85 16 3 4-Φ18
50 290 300 160 125 100 16 3 4-Φ18
CS41H6/25C-F 50 410 380 160 125 100 16 3 4-Φ18
65 410 380 180 145 120 18 3 4-Φ18
80 430 420 195 160 135 20 3 8-Φ18
100 430 440 215 180 155 20 3 8-Φ18
125 480 510 245 210 185 22 3 8-Φ18
150 480 510 280 240 210 24 3 8-Φ23


声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
