WJ44H角式波纹管截止阀-法兰式波纹管截止阀-波纹管截止阀-波纹管阀门

更新:2020-11-21 14:09:37      点击:
  • 品牌:   上海工开
  • 型号:   WJ44H、WJ44Y
  • 在线订购
产品介绍

WJ44H角式波纹管截止阀是安装在锅炉蒸汽管道上的最理想阀门,用波纹管作为阀杆密封元件,可使阀杆部位无泄漏,以防止蒸汽外漏的截止阀。其进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,安装在管路系统的拐角处,这样既节约了90度弯头,又便于操作。而且没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本,还提供了清洁安全的工作环境。

WJ44H角式波纹管截止阀工作原理
WJ44H角式波纹管截止阀启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。

WJ44H角式波纹管截止阀特点
1. 角式波纹管截止阀,其出口为90度直角状,适合安装在管路系统的拐角处,这样既能节省90度弯头,省料省空间,又便于操作。
2. 阀体采用德国覆膜砂铸造技术,大大提高阀体表面光洁度及机械性能,减少气孔、砂眼、裂纹的出现,增强铸件的抗拉强度。
3. 阀门关闭时,具有“刮除效应”的锥形密封面能自动去除表面杂质,可以确保阀瓣有可靠的密封和更长的使用寿命。
4. 双重密封设计(波纹管+填料),符合国际密封标准。
5. 所有波纹管100%通过氦气测试,所有阀门100%通过标准测试,确保零泄漏。
6. DN150以上产品,加装特殊装置(本公司已获得专利),有效防止阀门在使用中颤抖,发出噪音,并导致的内件损坏现象,使用寿命有效提升150%以上。
7. 可根据工况要求提供各种阀瓣设计,如节流型阀瓣,截止止回型阀瓣等。

WJ44H角式波纹管截止阀主要零件材质

序号 名称 材质
1 阀体 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 轴销 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5 波纹管组件 1Cr18Ni9Ti、304、316
6 阀盖 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7 填料 柔性石墨
8 填料压盖 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9 阀杆螺母 WCB、QT400-18
10 手轮 铜合金
11 双头螺栓 ASTM A193-B7、A320-B8、A193-B8M
12 六角螺母 ASTM A194-2H、A194-8、A194-8M
13 垫片 柔性石墨+不锈钢

WJ44H角式波纹管截止阀主要外形及连接尺寸

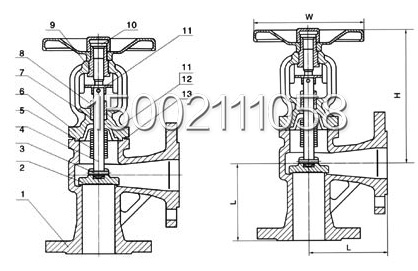

WJ44H角式波纹管截止阀结构图
WJ44-16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 10 13 18 25 30 40 50 100 180 300 450 670
WJ44-25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 11 14 19 27 32 43 53 110 200 330 480 700
WJ44-40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 11 14 20 28 33 45 55 120 210 350 500 730


声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
