产品介绍

防爆电动球阀是由电动防爆执行机构和球阀两部分组成。与普通电动球阀相比,电动防爆球阀最大的优点是配用防爆电动头,在发生故障不会产生火花。避免了在输送易燃易爆介质的时候因电动执行机构故障产生火花而照成的安全隐患。
电动防爆球阀有开关型调节型两种,配用不同材质的球阀可用于各种介质管道。如强腐蚀性介质还可以选择防爆衬氟球阀。
电动防爆球阀广泛应用于各种输送油品、燃气等易燃易爆介质或环境要求防爆的工况场合。 电动防爆球阀是由球阀与CHQ系列或3410\3610系列电动执行机构组成,具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

防爆电动球阀产品特点
1.防爆型电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。

FBQ941F防爆电动球阀主要性能规范

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6 、2.5、4.0、6.4MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 “O”型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 近似快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE ≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构 可配HQ、361R等系列角行程防爆电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

FBQ941F防爆电动球阀主要外形及连接尺寸

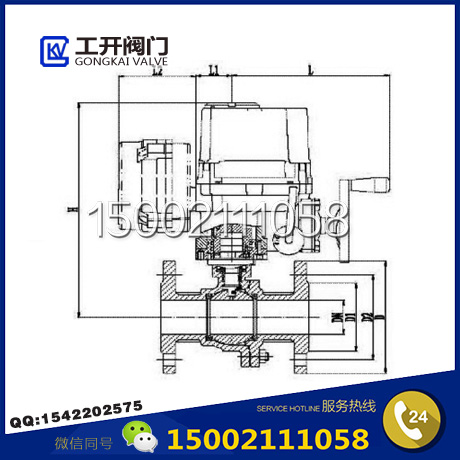

FBQ941F防爆电动球阀结构图

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据所配执行机构型号而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
