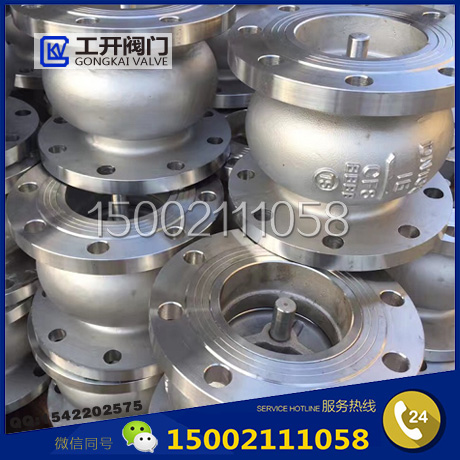

HC41X-16P不锈钢消声止回阀

更新:2020-11-20 14:21:43      点击:
  • 品牌:   上海工开
  • 型号:   HC41X-16P
  • 在线订购
产品介绍

HC41X-16P不锈钢消声止回阀是安装在水泵出口管道上用于水泵停机时防止管路中有高压水流冲击水泵倒转的损害。

HC41X消声止回阀主要性能规范


型号 公称压力PN 试验压力PN 工作温度 适用介质
壳体 密封
HC41X 1.0MPa 1.5MPa 1.1MPa ≤80℃ 洁净水
1.6MPa 2.4MPa 1.76MPa
2.5MPa 3.75MPa 2.75MPa


HC41X消声止回阀主要零件材质

型号 阀体 密封圈 弹簧 阀盖环
HC41X-16P 不锈钢 丁腈豫胶(NBR) 不锈钢 不锈钢

HC41X消声止回阀主要外形及连接尺寸


HC41X消声止回阀结构图
公称通径DN 尺寸 (mm)
L D K b z-d
40 112 145 110 18 4-18
50 120 160 125 20 4-18
65 130 180 145 20 4-18
80 150 195 160 22 8-18
100 165 215 180 24 8-18
125 190 245 210 26 8-18
150 210 280 240 26 8-22
200 255 335 295 30 12-22
250 310 405 355 32 12-26
300 320 460 410 32 12-26
350 380 520 470 36 16-26
400 405 580 525 38 16-30
450 430 640 585 40 20-30
500 450 715 650 42 20-33
600 510 840 770 48 20-36


声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
