插板阀使用说明书-上海工开阀门

2020-11-13 15:27:26      点击:

一、产品用途

插板阀是一种粉料、晶粒料、颗粒料及小块物料输送管道,调节或切断物料流量的主要控制设备,广泛地应用于冶金、矿山、建材、化工等行业系统中,控制物料的流量调节或切作用。本阀适用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。

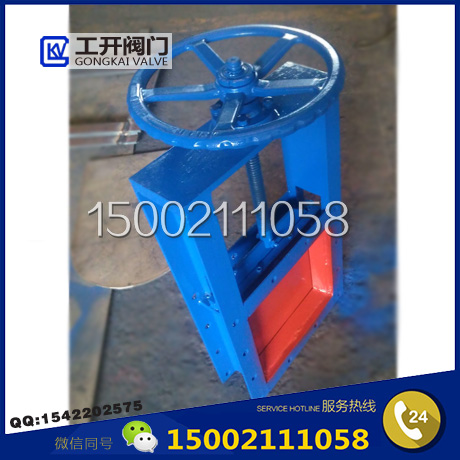

插板阀

二、产品特点:

具有结构简单、操作灵活、重量轻、无卡组、特别适用于各种固体物料、50mm左右、团状物料的输送及流量调节、安装不受角度限制、操作方便、能随时调节开度等优点。

三、产品使用性能:

公称压力:0.05~0.1Mpa;

介质流量:≤28m/s;

工作温度:≤425℃;(大于425℃可采用不锈钢304,316,2520等耐高温材质)

适用介质:无粘度的粉尘气体、固体粉料、小颗粒物料。

四、工作原理:

上海工开阀门生产的插板阀主要由框架、闸板、丝杆、手动装置等零件构成,用手转动手轮使丝杆螺母旋转从而带动丝杆做直线往复位移运动,阀杆带动闸板做直线往复位移运动,从而实现闸门的开启和关闭目的。 (注:1,阀杆做直线往复位移运动,阀杆带动闸板做直线往复位移运动,为明杆式;2,阀杆做旋转运动,阀杆通过固定在闸板上的螺母带动闸板做直线往复位移运动,为暗杆式;)

驱动方式根据需求也可选用电动,电液动、气动、液动。

五、安装与使用:

1. 本阀门安装在管道上时,阀杆可以向上,也可以水平.

2.检查各螺纹连接是否有松懈,并调节拧紧;

3.卸掉阀门通道两端闷盖,清洁内腔,去除油垢;

4.剥去阀杆防护油纸后,在阀杆上重新涂润滑脂;

5.冲洗、清洁管路,以免损坏密封面。

4.阀门启闭时,开启电动(气动)执行器通过阀杆升降进行开启和关闭,启闭过程中受力应均匀,到位前应缓速逐渐开启到位或关闭至密封。

六、储备

1.本阀门应存放在干燥通风的室内,做到防潮、防雨、防锈。

2.阀门存放与运输时启闭件应处于关闭位置,

3.通径两端用闷盖塞紧,予以防尘、防锈,保持通道清洁;

4.长久放置时应定期检查。对阀杆表面、两通道、密封面、两端法兰上的污垢和锈迹进行检查后,重新涂刷防锈油及予以防护。

七、可能发生的故障和消除方法:

可能发生故障 原   因 消除方法
阀杆升降不灵活
(手动和电动)
1,转动部位夹有杂物
2,阀杆和阀杆螺母上的螺纹线有损坏
3,阀杆弯曲
1,清除杂物,涂润滑脂
2,修整螺纹或更换阀杆与阀杆螺母
3,校正阀杆
填料处渗漏 1,压条松动
2,填料处受损坏
1,适当均匀用螺栓压紧压条
2,更换或增加填料
